HR 500 EXCLUSIVE LINE
Imagem

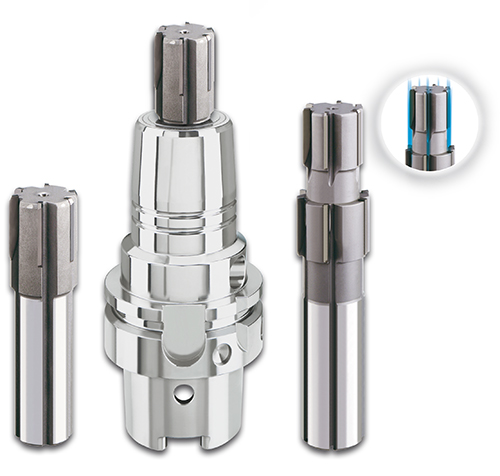

Alargamento de alta performance perfeito em todos os materiais e diâmetros.
ALARGADOR HR 500 CAST
Dedicado para usinagem de ferro fundido GGG
A linha do alargador HR 500 CAST de alta performance da Gühring já está disponível como uma opção standard para a usinagem de ferro fundido.

A qualidade de acabamento superficial abaixo de 1,2 Ra é possível em materiais como GGG. A opção metal duro sólido da HR 500 CAST confere ao alargador maior estabilidade e rigidez contra forças de usinagem devido ao seu maior número de cortes. Como já ocorre com o alargador tradicional de alta performance HR 500, a longa vida da ferramenta, bem como valores superiores de avanço e velocidade de corte também são possíveis na usinagem de fundidos, conforme demonstrado no vídeo abaixo.
O alargador HR500 CAST é recomendado para trabalhar com velocidades de corte de 120 a 250 m/min., taxas de avanço extremamente altas (até 2,2 mm/volta para diâmetro de 20 mm) e garante a  confiabilidade de processo com alta qualidade.

O  HR 500 CAST alcança esses valores extraordinários graças à geometria desenvolvida especificamente para usinagem do ferro fundido  e do revestimento Signum, que tem dureza extremamente elevada. Essa combinação previne a formação de arestas postiças e desgaste prematuro das arestas de corte, com isso, evitam-se os fatores típicos de desgaste na operação de alargamento.

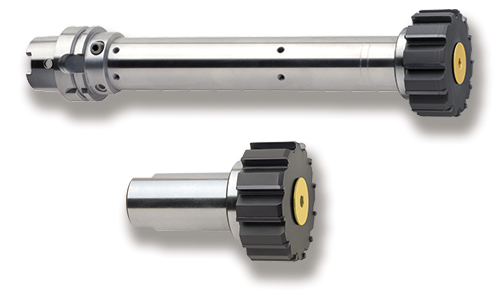

ALARGADORES DE ALTA PERFORMANCE HR 500 GT
Imagem
Performance para diâmetros acima de Ø40,00mm

Mesmo com diâmetros acima de Ø 40,00mm, a tecnologia HR 500 da Gühring é a escolha número um para alargamento de alta performance. Uma série de soluções inteligentes garantem a máxima produtividade e qualidade até mesmo em diâmetros grandes:

Diversidade para resultados de usinagem perfeita

Os alargadores HR 500 GT são disponibilizados em uma gama semi-standard de diâmetros de Ø 40,0 a 76,2mm, com prazos de entrega curtos, exclusivamente para os materiais abaixo:

- Itens de metal duro com revestimento nanoA para aços inoxidáveis, GGG 60, GG, ligas especiais e metais não ferrosos

- Itens de metal duro com revestimento Signum para GG e GGG 60.

- itens de Cermet para aços e GGG 40/50

Além disso, fabricamos ferramentas especiais sobmedida que atenderão as especificações exclusivas do cliente.
Excelente sistema para a aplicação correta do fluído de corte

Graças à recente criação do parafuso redirecionador, com patente ainda pendente, na face do alargador HR 500 GT, o fluído lubrificante alcança seguramente as arestas de corte. Não é possível ocorrer o bloqueio (entupimento) das saídas do fluído de refrigeração pelos cavacos. Graças ao design especial do parafuso redirecionador, é possível usinar os furos cegos praticamente até sua base. Entretanto, para aplicações específicas, se for necessário, pode-se remover o parafuso redirecionador para usinar um furo cego.

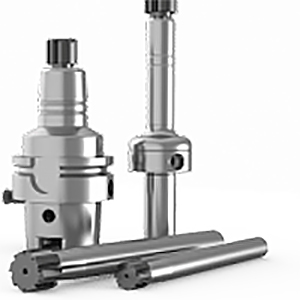

EXCLUSIVE LINE: HR 500 T

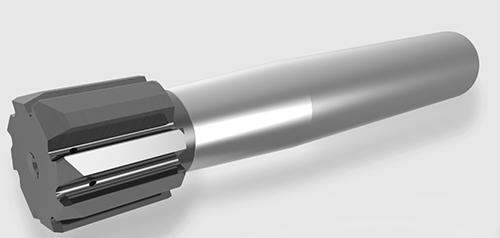

Com o alargador de metal duro HR 500 T, a Gühring oferece um alargador para montagem flexível de metal duro nos diâmetros de Ø 16 a 39,1mm.

A linha HR 500 T é a excelente opção para utilizar o conceito do HR 500 sólido de metal duro até o diâmetro de Ø 39,1mm. Graças a uma solução curta e compacta, a produção economicamente eficiente está garantida. Não obstante, você pode contar com as diversas possibilidades da linha do HR 500.
Imagem

Graças a sua forma de fixação universal, hastes paralelas - HA, pode-se ter a combinação flexível na montagem do HR 500 T em mandris comuns no mercado e diversas extensões. E com esta vantagem importante, não há necessidade de utilizar sistemas de fixação caros e especiais. E isso possibilita a operação de alargamento com eficiência de custo e altíssima qualidade.

Principais vantagens:

- O alargador de alta performance que garante uma produção economicamente eficiente

- Flexibilidade nas opções de fixação, graças à haste paralela

- Ajustes para os comprimentos ou montagens de ferramentas são simples, basta usar os cones ou extensões do GM300 de sistema térmico ou mandril hidráulico

- Opção para aplicação em uso: universal, ferro fundido ou alumínio

Imagem
Disponibilidade de revestimentos:

- A opção padrão para utilização universal é a de revestimento NanoA

- Para usinagem de ferro fundido, utiliza-se o revestimento Signum.

- Já o revestimento carbo é aplicado em alumínio e suas ligas.

- Tudo isso pode ser combinado com as várias possibilidades de extensão

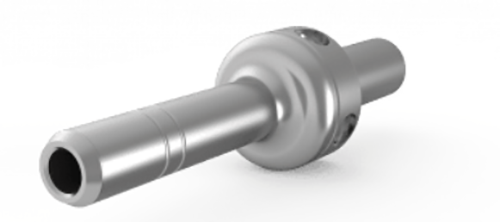

Mandril hidráulico como possibilidade de extensão – alargador flexível para ajuste no comprimento HR 500 T
Imagem
- Para a utilização em alargamentos de grande profundidade, o HR 500 T pode ser combinado com várias extensões

- Onde for necessária uma fixação fina (sistema slin de fixação) e não for possível o uso do sistema térmico, a Guhring oferece um novo mandril hidráulico com diâmetro de fixação a partir de Ø 10mm

Refrigeração interna:

Refrigeração interna para alargador HR 500T

Opção de furo cego
Saída de refrigeração central
Imagem
Opção de furo passante
Saída de refrigeração radial
Imagem
Possibilidades de combinação flexível:

Graças à haste padronizada DIN 6535-HA, com profundidades rasas de alargamento, o HR 500 T pode ser fixado em mandris hidráulicos convencionais, mandris de fixação térmico ou outros mandris de fixação com precisão de concentricidade.
Imagem
