Sistema de ferramentas multifuncional GE 100
Eficiente usinagem de acabamento

Seja no setor automotivo para a usinagem de componentes do sistema de freios, de linhas hidráulicas e de combustível, de amortecedores convencionais ou a gás, de tubos para proteção de impacto lateral, de carcaças hidráulicas ou na indústria sanitária para a usinagem de uniões, tubulações de água, estocagem intermediária e distribuidores de aquecimento, seja de pequenas empresas a líderes de mercado, os usuários em inúmeras indústrias confirmam as vantagens do sistema GE 100.

Faceamento, torneamento, chanframento interno e externo de tubos e tirantes em apenas uma única etapa de operação. Cada vez mais, a flexibilidade desta solução de ferramenta modular torna a ferramenta standard GE 100 uma “ferramenta especial” para quase a totalidade das variadas operações de usinagem, além da pronta entrega.
Imagem
GE 100 – Sistemas de Ferramentas Multifuncionais
Sistema modular inteligente: suporte e adaptação flexível

O sistema modular padronizado excede as expectativas com sua adaptabilidade a diferentes diâmetros, materiais e exigências de precisão. Com a GE 100 é possível executar usinagem em diâmetros de 5 a 240 mm, graças à sua flexibilidade.

A ferramenta é aplicável universalmente. Isso permite a sua adaptação a todas as máquinas conhecidas, incluindo-se todos os sistemas de troca rápida. Pela troca de cápsulas, dos fixadores ou da luva de fixação, é possível realizar a usinagem de diferentes peças com um único e básico suporte, isto é, a ferramenta ou porta cápsulas.

O furo no cabeçote de ferramenta serve como uma luva fixadora para brocas de centro, brocas de perfilar ou barras de mandrilar. O ajuste das cápsulas móveis axiais e radiais é feito com um único parafuso.

O programa standard de pastilhas DIN/ISO para as cápsulas é especialmente adaptado aos requisitos do usuário da linha GE 100. As pastilhas intercambiáveis são retificadas e possuem alta precisão, o que permite ao componente a máxima exatidão, repetibilidade, forças de corte baixas e, por consequência, um processo de alta confiabilidade. Os quebra-cavacos produzem, de modo controlado, cavacos curtos que são absolutamente essenciais para uma usinagem precisa em uma aplicação com múltiplas pastilhas. A diversidade do programa de pastilhas oferece várias classes de metal duro, bem como, diversos revestimentos. Assim, pode-se alcançar vida prolongada, dados de corte otimizados e custos baixos.

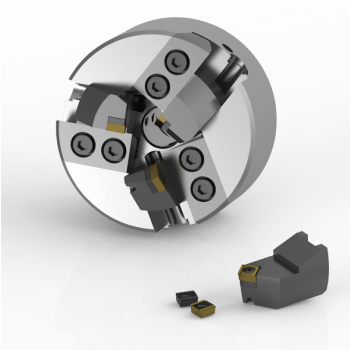

Combine até cinco etapas de corte com uma única ferramenta!
Imagem
- Dependendo da operação de usinagem requerida, são disponibilizados cabeçotes com 2, 3 ou 4 porta-pastilhas para os suportes de fixação.

- Alternativamente, o sistema GE 100 pode ser combinado com todos os porta-ferramentas com uma interface dentro do cabeçote.

- Furo central para instalar brocas de centro e brocas escalonadas. Montagem simples da ferramenta de furação pela área externa.

- Os suportes de fixação são axial e radialmente ajustáveis mediante parafusos de ajuste, possibilitando a usinagem de diferentes diâmetros com uma única ferramenta.

- Pastilhas intercambiáveis conforme norma ISO de fabricação e aplicação orientada conforme a direção do quebra-cavaco (tolerância de fabricação ± 0,013 mm).

- Duas a quatro cápsulas ajustáveis em combinação com uma broca de centro ou broca escalonada possibilitam uma usinagem completa em questão de segundos.
Imagem
Campos de Aplicação

- Usinagem de tubos, eixos e carcaças

- Usinagem de tirantes

- Usinagem de pinos

- Faceamento e centralização como preparação para torneamento entre pontas.

Usuários

- Fabricante de tubos longos

- Fabricantes de conexões para tubos

- Indústria automotiva e fabricantes de motores

- Indústria de conexões

- Fabricantes de aço
GE100, a ferramenta revolucionária da Gühring
Exemplos de aplicação

Seja no setor automotivo para a usinagem de componentes do sistema de freios, de linhas hidráulicas e de combustível, de amortecedores convencionais ou a gás, de tubos para proteção de impacto lateral, de carcaças hidráulicas ou na indústria sanitária para a usinagem de uniões, tubulações de água, estocagem intermediária e distribuidores de aquecimento, seja de pequenas empresas a líderes de mercado, os usuários em inúmeras indústrias confirmam as vantagens do sistema GE 100.

Construção Veicular
Imagem
Requisitos especiais – soluções multifuncionais

Na vasta maioria dos componentes veiculares de todos os tipos há instalados incontáveis tubos e eixos. Ainda, uma multidão de carcaças requer inúmeras etapas de operação em variados materiais. A estrutura modular da linha GE 100 permite a montagem de ferramenta modular de produtos standard. Projetada para a estratégia de usinagem específica do usuário, essa linha cria uma solução individual para cada cliente. Pastilhas em várias classes de metal duro, diversidade de revestimentos, bem como as geometrias da pastilha e ferramenta potencializam a eficiência econômica de numerosos materiais.

Exemplos de aplicação

- Reforço transversal de assento

- Amortecedores

- Linhas de óleo e combustível, sistemas injetores, linhas de freio

- Carcaças de transmissão

Exemplos de aplicação: Sistema de ferramenta multifuncional GE 100
Imagem
Requisitos especiais – soluções multifuncionais

Tubos e reservatórios para tecnologia sanitária e de edificação são, em geral, usinados até a forma final. O sistema de ferramenta multifuncional GE 100 possibilita uma usinagem economicamente eficiente.

Exemplos de aplicação

- Conexões para tubos

- Tubulações de água

- Uniões

- Coletores de aquecimento

Exemplos de aplicação: Sistema de ferramenta multifuncional GE 100
Imagem
Construção, agendamento, produção, expedição e estotagem em uma única locação: Markt Erlbach

Nesse local, a Gühring tem se especializado na fabricação do sistema GE 100, produzindo os sistemas de ferramentas multifuncionais por mais de 25 anos, prova inconteste de sua capacitação. A subsidiária reúne especialistas sobre o conhecimento do usuário no setor de usinagem final e soluciona, rápida e eficazmente, as demandas específicas do cliente. Os prazos de entrega reduzidos, a elevada disponibilidade de pronta entrega e a confiabilidade de entrega no prazo falam por si.
