Sistemas de Fixação

Porta-ferramentas Gühring: Precisão é uma questão de qualidade.

Do fuso à aresta de corte: para entregar excelentes resultados de usinagem, a Gühring oferece uma grande diversidade sistemas de fixação, de componentes para o spindle da máquina, mandris, equipamentos de controle e pre-set, além é claro da própria ferramenta de corte.
Imagem
GühroSync: porta ferramenta de alta performance para rosqueamento

Os erros de sincronização radial e axial nas operações de rosqueamento reduzem a qualidade da rosca e diminui a vida da ferramenta de corte.

Com o sistema de fixação GühroSync, a Gühring oferece mandris que combinam as vantagens das tecnologias de fixação hidráulica e syncro. Este sistema compensa perfeitamente os desvios de sincronismo da máquina, reduz os esforços e garante melhor batimento da ferramenta, tudo isso está disponível nas interfaces mais comuns do mercado, como: SK, ISO, MAS/BT e haste paralela.
Vantagens do mandril Gührosync


Problema:

Os erros de sincronização e desvios radiais e axiais podem ocorrer durante as operações de rosqueamento em função de vários fatores. Se por um lado, com a evolução do desgaste da ferramenta, estes erros de sincronização dos eixos de rotação e avanço diminuem, por outro, sob certas circunstâncias, há picos de carga durante o processo, e alterações dimensionais.

Com a crescente necessidade de utilização de velocidades de corte cada vez maiores, a carga dinâmica é igualmente aumentada nas direções radial e axial, por isso se faz necessário propor uma solução para este problema.


Solução:

Os sistemas de fixação de alto desempenho para rosqueamento GühroSync, garantem o amortecimento das vibrações. Os mandris Gührosync compensam as diferenças no passo de rosca. Este porta-ferramenta também compensa os picos de carga e previne a ação térmica sobre a operação de usinagem.

A combinação das molas, dos polímeros de amortecimento e da tecnologia de fixação hidráulica, reduz perfeitamente as forças radial e axial. Isso permite a redução do desgaste da ferramenta em cerca de 75%. Além disso, o porta-ferramentas CNC GühroSync foi projetado para as aplicações que envolvem MQL e para a usinagem com refrigeração tradicional e, portanto, oferece tecnologia de última geração a um preço competitivo no mercado.

Graças à aplicação do porta-ferramenta CNC GühroSync, o usuário obtém vida da ferramenta prolongada, aumento nos parâmetros de corte, redução nos tempos de ciclos, bem como elevada qualidade da rosca e menor desgaste da ferramenta. Inclusive para as empresas de menor porte, há benefícios com o manuseio confortável e incremento na confiabilidade do processo. Na produção em larga escala, a redução dos custos de ferramentas constitui o benefício principal.
Imagem
HPC: mandril de alta performance para fresamento


O HPC é um mandril de fixação mecânica, muito robusto, que garante maior estabilidade e menor batimento. Sua principal aplicação é para operação de fresamento, principalmente as que requerem muito esforço de corte, como por exemplo: um desbaste pesado.

O seu alto poder de fixação, robustez, menor batimento e uso de refrigeração direcionada (sistema Gührojet) são as vantagens deste sistema, que promove uma maior vida da ferramenta, melhor qualidade da peça usinada e menor consumo de perecíveis na sua usinagem.

Imagem
Há uma vasta gama de itens standard disponíveis para você, temos versões: HSK, ISO, BT, entre outros, consulte nosso catálogo para maiores informações.

Seu manuseio é simples e fácil, com uso de pinças ("buchas") de redução apropriadas para montagem das fresas, conforme demonstrado no vídeo abaixo:

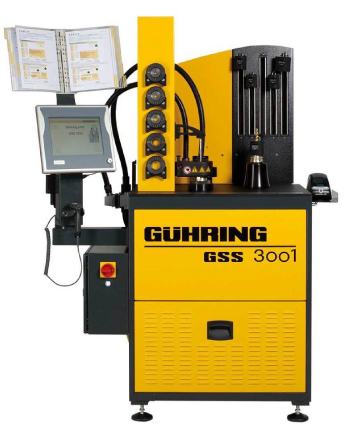

Sistema de Fixação por Indução Térmica GSS 3001


Ajuste, fixação por contração térmica e medição em um único equipamento.

Notável concentricidade radial, força e transmissão de torque confiável, bem como uma troca de ferramenta simples e rápida: os mandris térmicos contribuem para a alta precisão e, portanto, para uma excelente qualidade de acabamento superficial das peças usinadas. Via de regra, isso resulta em maior economia em relação aos porta-ferramentas convencionais. Além dessas propriedades notáveis, o sistema de fixação por indução da Gühring, GS 3001, também possibilita o ajuste automático do comprimento da ferramenta (pre-set). Durante o processo de fixação por contração, a ferramenta é pré-ajustada ao comprimento requerido com o auxílio do Pin-unit.

Ao contrário da concorrência que, como regra, requer etapas de operação (ou operações) distintas, o sistema de fixação GSS 3001, da Gühring, permite o ajuste automático do comprimento da ferramenta durante o processo de aquecimento: primeiro é feito o ajuste e o posicionamento do sistema na condição fria e, então, a fixação por contração no contato.

A precisão de ajuste e medição de altura no sistema de fixação GS 3001 é de 0,02 mm e o tempo de processo previsto é menor que um minuto. Isso permite uma economia no custo total da operação de pre-set da ferramenta.
Gerenciamento de ferramenta e avaliação de processo com o software GTMS

A operação intuitiva e amigável para o usuário é executada através de um monitor sensível ao toque de 12” e um leitor de código de barras. O software permite gerenciar as amplas possibilidades de dados referentes à ferramenta, ao porta-ferramentas e à fixação térmica, bem como dos parâmetros associados.

Todos os processos no sistema podem ser individualmente acessados, isto é, dependendo dos dados em uso, por exemplo, componente, centro de custo ou usuário relacionado. Isso não apenas aumenta a eficiência de produção, mas também assegura a máxima transparência para o processo de manufatura.

O GSS 3001 também se destaca por sua função integrada de escrita e leitura que, juntamente com os chips Balluff no sistema de fixação térmico, simplificam a identificação da ferramenta. A vida útil da ferramenta pode ser facilmente gerenciada.


Fixação térmica por contração segura, protegendo o meio ambiente

O aquecimento mínimo do mandril de indução térmica assegura a máxima segurança da operação, e esse aquecimento brando proporciona uma prolongada vida para o mandril. Os elementos de arrefecimento por água, de modo rápido e seguro, resfriam o mandril de fixação.

Este permanece limpo e seco de maneira a ser imediatamente aplicado sem haver o risco de corrosão. Os pontos quentes permanecem protegidos a fim de evitar queimaduras. Durante o processo de fixação por contração, os vapores criados são extraídos e filtrados, com toda a segurança, pelo sistema extrator de fumaça.


Vantagens da tecnologia de fixação térmico: Porta-ferramentas como protagonista

Desde muitos anos, uma ferramenta de precisão já não é mais vista como único fator decisivo na usinagem de componentes. Hoje, esse protagonismo tem a notável companhia dos porta-ferramentas.

Por muito tempo, a tecnologia de fixação por contração (sistema térmico) vem demonstrando a sua eficácia nas operações de usinagem presentes nos setores da engenharia mecânica, aeroespacial e automotiva, onde os usuários apreciam a elevada precisão, em especial na furação.

Com a GSS 3001, a fixação precisa de 360° do mandril de fixação térmica da Gühring assegura uma elevada força e rigidez de fixação, garantindo um excelente balanceamento graças à simetria rotacional.

Ainda, a excelente concentricidade, assegura o menor batimento na montagem e a carga na aresta de corte é absolutamente simétrica, aumentando a vida da ferramenta.
Imagem
Vantagens do sistema de fixação GSS 3001

- Perfeita fixação 360° quanto à elevada força e rigidez.

- Alta precisão de repetibilidade.

- Balanceamento excelente, graças à simetria rotacional

- Excelente concentricidade, que gera baixíssimo batimento, que resulta em simetria nos esforços nas arestas de cortes – por consequência, aumento na vida da ferramenta.

- Quantidade menor de componentes resulta em redução nos custos referentes à aquisição, armazenagem e gerenciamento.

- Alto torque transferível.


Com nossa linha de porta-ferramentas estabelecemos os padrões para o futuro.
Visão geral de aplicação de Sistemas de Fixação & Porta-ferramentas:


GM 300
Desenvolvimento de interface HSK, pioneirismo na usinagem de precisão
Faça aqui o download

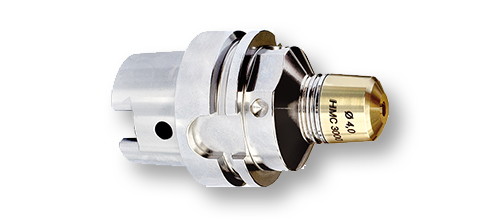

HMC 3000
Sistema hidráulico para hastes de pequenos diâmetros, preciso, simples, alto poder de fixação e com sistema GuhroJet de refrigeração.
Faça aqui o download
Imagem
TSG 3000
Alta segurança profissional graças ao indicador de temperatura e ao revestimento PVD para uma vida prolongada.
Faça aqui o download
Imagem
GühroSync
As vantagens dos mandris hidráulicos e syncro em um único porta-ferramentas.
Faça aqui o download
Imagem
Tecnologia MQL
Apenas a quantidade de óleo puro realmente necessária.
Faça aqui o download
Imagem
