Brocas Canhão

Uma broca canhão adequada para cada operação

Para a relação comprimento e diâmetro a partir de 15xØ, geralmente recorre-se à broca canhão. As brocas canhão são utilizadas, por exemplo, na usinagem de eixo comando de válvulas, virabrequins, eixos de transmissão, injetores, tubos de perfuração para produção de petróleo, indústria médica e de alimentação. Dependendo dos requisitos do furo, das condições da máquina, do tamanho do lote e da profundidade de furação, a Gühring define a opção de ferramenta com maior eficiência econômica.
Broca canhão EB 80, de um corte: Convencional
Brocas canhão de um corte com ponta de metal duro soldado
Imagem
– Comprimento total de até 3000 mm

– Diâmetro nominal de 2 a 40mm

– Ampla gama de opções, isto é, com ponta esférica ou broca escalonada

– Adequada à maioria dos materiais

– Linha ampla para centros de usinagem e máquinas para furação profunda

– Linha ampla de furação profunda, inclusive para dimensões em polegadas

– Programa EB 80 de reafiação rápida

Broca canhão ZB 80, de dois cortes
a especialista em ferro fundido

Imagem
– Brocas canhão com metal duro soldado de dois cortes

– Comprimento total de até 1.000 mm

– Diâmetro nominal de 6 a 30 mm

– Perfeita para a usinagem de ferro fundido

– Classes de metal duro e geometrias da aresta de corte desenvolvidas especialmente para uma furação profunda e inovadora
TBV 116: para Ø 3 a 30 mm
Imagem
– Dispositivo de fixação para reafiação de brocas canhão de um corte, gama de diâmetros de 3 mm a 30 mm

– Operações standard e especiais de retificação

– Sem comprimento mínimo de canal

– Dispositivo de apoio disponível para ferramentas longas

– Utilização universal em qualquer tipo de retificadora

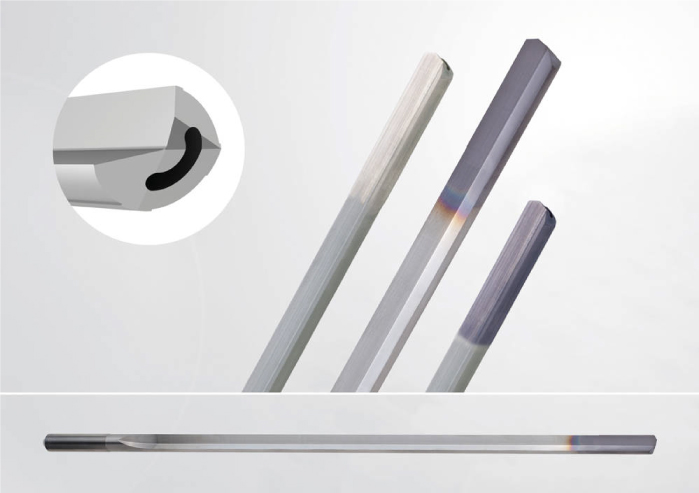

Broca canhão EB 100, de metal duro inteiriço de um corte
Imagem
– Brocas canhão de metal duro inteiriço com haste em aço soldado, com um corte para furação profunda rápida

– Brocas canhão de um corte, especialmente voltadas para tolerâncias apertadas em furação profunda

– Podem ser fabricadas a partir de diâmetros nominais de 0,9 a 16 mm.

– Comprimento do canal de até 500 mm

– Até 80xØ [usinagem em até 80 vezes o diâmetro] com uma única ferramenta

– Adequada à maioria dos materiais

– Linha ampla de furação profunda, inclusive para dimensões em polegadas

– Programa EB 100 de reafiação rápida
Broca canhão de um corte

Broca canhão EB 100, de um corte e metal duro inteiriço
Imagem
– Brocas canhão de um corte, sólidas de metal duro

– Brocas canhão de um corte, especialmente para tolerâncias apertadas em furação profunda

– Pode ser fabricada a partir de diâmetros nominais de 0,9 a 16 mm.

– Comprimento do corte com até 500 mm

– Até 80xØ [usinagem em até 80 vezes o diâmetro] com uma única ferramenta

– Adequada para aplicações com MQL (Mínima Quantidade de Lubrificação)

– Profundidade de furação adequada para a maioria dos materiais

– Ampla linha, inclusive para dimensões em polegadas

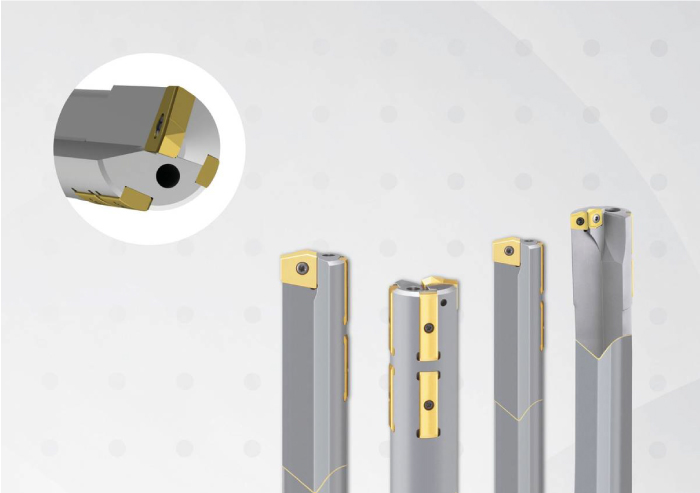

Broca canhão EB 800, de um corte: Flexível
Imagem
– Broca canhão de um corte, equipada com pastilhas intercambiáveis e guias em metal duro

– Comprimento total de até 3000 mm

– Diâmetro nominal de 12 a 52 mm

– Gama de aplicação do corpo base é de 0,5 mm – são possíveis diversas combinações de classes de metal duro e revestimentos

– Adequada à maioria dos materiais
TBM 116: Retificadora manual universal
Imagem
– extremamente compacta

– ideal para retificação de pequenas e médias quantidades de ferramentas com diâmetros e comprimentos variados

– fácil montagem de quebra-cavacos lateral na broca canhão de um corte
TBV 216: para Ø 1 a 6 mm
Imagem
– dispositivo de fixação para reafiação de brocas canhão, especialmente para diâmetros pequenos

– comprimento máx. 350 mm

– fácil manuseio, com necessidade de apenas quatro fases de operação

– afiação com uma junta articulada de 3 eixos

– São possíveis vários ângulos de afiação

Obtenha mais informações sobre nossos equipamentos e acessórios para afiação em nosso Catálogo de Brocas Canhão.

Clique aqui

Furação profunda com broca sólida de metal duro com canal helicoidal
EXCLUSIVE LINE: RT 100 T

Com as brocas helicoidais para furos profundos do tipo RT 100 T standard para profundidades de furação 15xØ, 20xØ, 25xØ, 30xØ e 40xØ, o usuário se beneficia com as altas taxas de avanço e velocidades de corte. Consequentemente, há uma redução significativa dos tempos de fabricação. A Gühring alcança essas vantagens graças aos seguintes recursos:

Geometria de canal otimizado;


Furos de refrigeração (os diâmetros dos furos) com seção transversal máxima

Arestas de corte resistentes ao desgaste
Graças ao tratamento especial da aresta de corte e ao revestimento A da Gühring (TiAlN), a aresta de corte é protegida eficazmente contra o desgaste.

Adequado para MQL (Mínima Quantidade de Lubrificação)
