RT 100 U Sline  - Broca de alta resistência e revestimento exclusivo

RT 100 U Sline é destinada para uso geral. É uma broca de metal duro desenvolvida para trabalhar em materiais como aço e ferro fundido, mas pode ser aplicada sob certas condições nas demais ligas como: alumínio, inox e super ligas.

Trata-se de uma ferramenta de alto desempenho, facetada e auto centrante que melhora sua performance durante o processo de furação, ou seja, estas características garantem: melhor vida, produtividade e qualidade. O revestimento multicamada PVD Gühring “FIRE” de elevada dureza e resistência é outro destaque do produto.

A geometria de afiação e do canal foi construída para criar uma forma de cavaco controlável e curto para facilitar sua remoção, este conjunto garante estabilidade na furação reduzindo as perdas por quebras decorrentes de ineficiência na evacuação de cavacos.

A RT 100 U Sline está disponível em versões de comprimento de 3xØ, 5xØ, 7xØ e 12xØ, diâmetros de Ø 3,00 a Ø20,00, com e sem refrigeração interna, e com haste norma DIN 6535 HA, HE e HB que foi recém inserido no catálogo.

A broca é destinada para todos os tipos de usuários, tais como: empresas de ferramentarias, de matrizarias e fabricantes de máquinas. Também pode ser utilizada em produções seriadas onde se realiza várias operações.

RT 100 VA - Mais performance na usinagem de aços inox

Uma das principais aplicações da broca RT 100 VA S-Line é a usinagem de inox, ligas de níquel e titânio. Mas também pode ser utilizada na usinagem de aços, principalmente os de baixa liga. Trata-se de uma broca de metal duro com cobertura nano-A (TiAIN) que garante menor coeficiente de atrito na aplicação.

A linha RATIO, tem como principal foco o ganho de produtividade e performance e neste caso, a broca de metal duro com refrigeração interna RT 100 VA é a especialista na usinagem de inox e ligas especiais. Este produto, trata-se de uma ferramenta robusta que passa por um processo de polimento dos canais antes da cobertura final. Possui afiação de ponta facetada e com aresta de corte reta. Seu corte é estável e garante estabilidade na aplicação, reduzindo a temperatura na região de corte e proporcionando melhor desempenho da ferramenta. Devido a estas características, esta geometria da ferramenta pode proporcionar dados de corte até 50% superiores a linha universal e tem vida significativamente superior.

Disponibilizamos este produto nos comprimentos 3xØ e 5xØ, com gama de diâmetros: 3 a 20 mm e hastes conforme norma DIN6535 HA e HE.

RT 100 Alu - Alta produtividade e maior performance na usinagem de Alumínio e suas ligas

Disponibilizamos a linha de brocas standard para usinagem de alumínio, ligas de alumínio, cobre, bronze e latão. Trata-se da RT 100 Alu Sline, uma broca de metal duro com canais polidos, cujo focos principais são ganhos de produtividade e performance em vida das ferramentas.

A RT 100 Alu Sline é uma broca perfeita para usinagem de ligas de alumínio, garante grande estabilidade na aplicação, reduz as quebras decorrentes de aresta postiças e o empastamento de cavacos nos canais. Devido a estas características pode-se ter ganhos de até 50% em produtividade com esta nova linha para usinagem de alumínios e suas ligas.

A RT 100 Alu Sline está disponível no comprimento de 5xØ, com haste paralela e diâmetros de 3 a 20mm, inclusive pode ser adaptada para uso de usinagem com MQL. O foco desta ferramenta são clientes que usinam alumínio, como às indústrias automotiva, aeroespacial e engenharia em geral.

EXCLUSIVE LINE: RT 100

RT 100 R -Broca especialista para usinagem de ferro fundido

Novos materiais, extremamente duros e abrasivos, difíceis de usinar, requerem novas ferramentas. A Gühring desenvolveu a RT 100 R, uma broca especialista para usinagem de ferro fundido, principalmente o ferro fundido vermicular. Produzida com metal duro com grão extra fino e de maior resistência, que foi desenvolvido e dedicado a usinagem de materiais que produzem cavacos curto e possue cobertura multicamada Fire, que é composta de TiAIN e TiN.

Vários segmentos do mercado já utilizam a ferramenta, como agronegócios, automotivo e autopeças, pois tem como característica ser uma ferramenta robusta, que tem geometria patenteada de afiação em forma de raio, que garante vida superiores ao item tradicional. No geral a vida da ferramenta dobra com o uso desta nova tecnologia, e a sua afiação de ponta detalonada, em forma de raio com aresta de corte reta, garante estabilidade, maior vida e alta produtividade.

Clique aqui para download do Catálogo RT 100 R

RT 100 XF - Potente

A broca RT 100 XF foi desenvolvida a partir de uma classe de metal duro especial, resultante da combinação de carboneto de tungstênio e cobalto, que garantem equilíbrio entre dureza e resistência. Sua geometria de ponta, protegida por um chanfro negativo ao longo da aresta de corte, torna a RT 100 XF ultrarrobusta e durável, garantindo alto desempenho. Além de nitreto de titânio, o revestimento nanoFire contém alumínio e é caracterizado por um alto nível de dureza e boa resistência termoquímica.

A presença da dupla guia próxima ao início de corte, garante que a mesma entre em ação logo no início da furação, aperfeiçoando a coaxilidade do furo, garantindo resultados de furação excelentes e, portanto, estas características são padrão na linha RT 100 XF à partir de 5xØ.

A linha é especialista para usinagem de aços, especialmente para a ligas de aços, mas pode ser aplicada sob condições controladas em aços inox, ferro fundido, aços endurecidos e ligas especiais.

Clique aqui para download do Catálogo RT 100 XF

RT 100 T - Furação profunda com broca sólida de metal duro com canal helicoidal

Com as brocas helicoidais para furos profundos do tipo RT 100 T standard para profundidades de furação 15xØ, 20xØ, 25xØ, 30xØ e 40xØ, o usuário se beneficia com as altas taxas de avanço e velocidades de corte. Consequentemente, há uma redução significativa dos tempos de fabricação. A Gühring alcança essas vantagens graças aos seguintes recursos:

Geometria de canal otimizado
As brocas RT 100 T possuem uma geometria de canal adaptada especialmente aos requisitos específicos de remoção perfeita dos cavacos de furos profundos.

Furos de refrigeração (os diâmetros dos furos) com seção transversal máxima
As ferramentas possuem furos de refrigeração com seção transversal máxima a fim de prover um excelente suprimento de lubrificante para a aresta de corte. Assim se garante um fornecimento eficaz para a lubrificação da aresta de corte, além de excelente remoção de cavacos.

Solução para os cavacos
Os fatores mencionados acima combinados com parâmetros de corte perfeitamente adaptados a fim de se ajustarem ao resultado da aplicação, resultam na remoção fácil de cavacos, mesmo daqueles localizados em furos profundos. Portanto, previne-se o acúmulo de cavacos e as consequentes quebras da ferramenta.

Arestas de corte resistentes ao desgaste
Graças ao tratamento especial da aresta de corte e ao revestimento A da Gühring (TiAlN), a aresta de corte é protegida eficazmente contra o desgaste.

Haste HA para fixação precisa
Para a fixação com mandris hidráulicos do programa GM 300, da Gühring, a linha standard RT 100 T é disponibilizada com haste HA, de tolerância h6. A combinação de RT 100 T com mandril hidráulico garante a concentricidade máxima, força de aperto extrema, desequilíbrio mínimo e excelente eficiência econômica.

Dimensões intermediárias e comprimentos especiais
Além da garantia do programa standard, a Gühring continua a fornecer a RT 100 T como uma ferramenta especial para as necessidades do cliente. Fornecemos dimensões intermediárias para a linha standard com profundidade de furação máxima de 40 x Ø / e um comprimento total máximo de até 400 mm.

Adequado para MQL (Mínima Quantidade de Lubrificação)

Com a modificação da haste para usinagem com MQL, as ferramentas standard também se ajustam perfeitamente à usinagem com MQL.

Clique aqui para download do Catálogo RT 100 T
Inovações especiais

FERRAMENTAS DE FURAÇÃO RT 100 TRIGON® RATIO
Design inovador para uma refrigeração eficiente
Imagem
O alto teor de cromo e níquel em aços inoxidáveis garante alta proteção contra corrosão. Contudo, a usinabilidade do material deteriora simultaneamente. As temperaturas do processo aumentam. A broca de metal duro RT 100 Trigon®, porém, garante altas velocidades de corte e taxas de avanço – o que é viabilizado pela geometria inovadora de seu furo de refrigeração.

O aço inoxidável de alta qualidade, como V2A, é aplicado em um número cada vez maior de produtos e componentes. Estes aços são superiores graças especialmente ao alto teor de elementos de liga como cromo e níquel. Podem ser encontrados exemplos da utilização de componentes V2A no setor de tecnologia de energia (ex. componentes do trocador de calor), na indústria química, construção aeronáutica e engenharia mecânica e automotiva.

O alto teor de elementos de liga aumenta a dificuldade da usinagem de aços inoxidáveis de alta qualidade. Além disso, para operações de furação economicamente eficientes são necessárias velocidades de corte e taxas de avanço altas. Como resultado temos elevadas temperaturas de processo durante a furação, principalmente nos aços de alta liga, conforme descrito. Elas exigem demais das ferramentas de furação de metal duro e, no final, acabam acelerando o desgaste.
RT 100 C – ferramentas de furação sólidas de metal duro

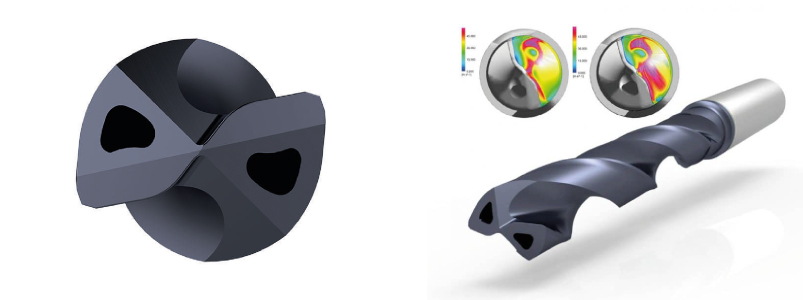

Simulação com CFD (Dinâmica de Fluidos Computacional) do comportamento do fluxo em comparação:

À esquerda, furo de refrigeração convencional e à direita, furo de refrigeração da broca de metal duro Trigon, em metros por segundo.

RT 100 Tipo C

Desenvolvida como uma opção de ferramenta especial da série metal duro RT 100 Trigon, a RT 100 tipo C é desenhada especialmente para materiais com formação de cavaco longo. Está disponível como ferramenta especial, 3-20 mm de diâmetro e profundidade de furação de até 7xØ. O novo design do furo de refrigeração Trigon está disponível para tipo C a partir de 6,00 mm de diâmetro.
Imagem
Novo design do furo de refrigeração

Desenvolveram-se geometrias inovadoras do furo de refrigeração transversal para essas brocas de metal duro, a fim de se atender tais requisitos. A broca de metal duro da RT 100 Trigon® é uma ferramenta de furação com canal em hélice para a usinagem de aço inoxidável de alta qualidade, com design patenteado do furo de refrigeração visando máxima performance.

Portanto, o novo formato do furo de refrigeração aumenta o volume, a velocidade e a direção do fluxo refrigerante, e as temperaturas extremas de processo são dissipadas com precisão. Em comparação aos furos de refrigeração circulares convencionais, o líquido de refrigeração é direcionado especificamente às áreas da ferramenta que estão sob maior carga, à aresta de corte e aos cantos da aresta de corte.

Vantagens da geometria do furo de refrigeração para a broca de metal duro Trigon®:

- A ampliação da seção transversal do furo de refrigeração resulta no aumento do volume refrigerante e, portanto, na melhoria da refrigeração da ferramenta.

- Apesar da seção transversal maior do furo de refrigeração, a estabilidade da ferramenta não sofre influência negativa; a seção transversal disponível da broca tem sua utilização otimizada.

- A aceleração da velocidade do fluxo em comparação aos furos de refrigeração circulares convencionais ao longo das arestas de corte melhora a dissipação da temperatura.

- Aumento do direcionamento do líquido de refrigeração para a área da ferramenta que está sob maior carga nas arestas de corte da broca e no canto da aresta de corte.
