Ferramentas de furação

Tecnologia sofisticada de furação

Em 1898, a Guhring produziu a primeira broca em Aço Rápido (HSS) e segue fiel aos seus primórdios. Nossa variedade de ferramentas de furação não tem similar no mercado. A linha de produto abrange desde brocas de microprecisão de 0,05 mm de diâmetro até soluções especiais com 180 mm, bem como - broca em aço rápido (HSS), metal duro ou PCD.
Brocas RATIO RT 100

RT 100 U Sline  - Broca de alta resistência e revestimento exclusivo

RT 100 U Sline é destinada para uso geral. É uma broca de metal duro desenvolvida para trabalhar em materiais como aço e ferro fundido, mas pode ser aplicada sob certas condições nas demais ligas como: alumínio, inox e super ligas.

Trata-se de uma ferramenta de alto desempenho, facetada e auto centrante que melhora sua performance durante o processo de furação, ou seja, estas características garantem: melhor vida, produtividade e qualidade. O revestimento multicamada PVD Gühring “FIRE” de elevada dureza e resistência é outro destaque do produto.

A geometria de afiação e do canal foi construída para criar uma forma de cavaco controlável e curto para facilitar sua remoção, este conjunto garante estabilidade na furação reduzindo as perdas por quebras decorrentes de ineficiência na evacuação de cavacos.

A RT 100 U Sline está disponível em versões de comprimento de 3xØ, 5xØ, 7xØ e 12xØ, diâmetros de Ø 3,00 a Ø20,00, com e sem refrigeração interna, e com haste norma DIN 6535 HA, HE e HB que foi recém inserido no catálogo.

A broca é destinada para todos os tipos de usuários, tais como: empresas de ferramentarias, de matrizarias e fabricantes de máquinas. Também pode ser utilizada em produções seriadas onde se realiza várias operações.

RT 100 VA - Mais performance na usinagem de aços inox

Uma das principais aplicações da broca RT 100 VA S-Line é a usinagem de inox, ligas de níquel e titânio. Mas também pode ser utilizada na usinagem de aços, principalmente os de baixa liga. Trata-se de uma broca de metal duro com cobertura nano-A (TiAIN) que garante menor coeficiente de atrito na aplicação.

A linha RATIO, tem como principal foco o ganho de produtividade e performance e neste caso, a broca de metal duro com refrigeração interna RT 100 VA é a especialista na usinagem de inox e ligas especiais. Este produto, trata-se de uma ferramenta robusta que passa por um processo de polimento dos canais antes da cobertura final. Possui afiação de ponta facetada e com aresta de corte reta. Seu corte é estável e garante estabilidade na aplicação, reduzindo a temperatura na região de corte e proporcionando melhor desempenho da ferramenta. Devido a estas características, esta geometria da ferramenta pode proporcionar dados de corte até 50% superiores a linha universal e tem vida significativamente superior.

Disponibilizamos este produto nos comprimentos 3xØ, 5xØ, com gama de diâmetros: 3 a 20 mm e hastes conforme norma DIN6535 HA e HE.

RT 100 Alu - Alta produtividade e maior performance na usinagem de Alumínio e suas ligas

Disponibilizamos a linha de brocas standard para usinagem de alumínio, ligas de alumínio, cobre, bronze e latão. Trata-se da RT 100 Alu Sline, uma broca de metal duro com canais polidos, cujo focos principais são ganhos de produtividade e performance em vida das ferramentas.

A RT 100 Alu Sline é uma broca perfeita para usinagem de ligas de alumínio, garante grande estabilidade na aplicação, reduz as quebras decorrentes de aresta postiças e o empastamento de cavacos nos canais. Devido a estas características pode-se ter ganhos de até 50% em produtividade com esta nova linha para usinagem de alumínios e suas ligas.

A RT 100 Alu Sline está disponível no comprimento de 5xØ, com haste paralela e diâmetros de 3 a 20mm, inclusive pode ser adaptada para uso de usinagem com MQL. O foco desta ferramenta são clientes que usinam alumínio, como às indústrias automotiva, aeroespacial e engenharia em geral.

Brocas RT 100 – Linha Exclusive Line

Os destaques para da linha Exclusive Line RT 100 são: RT 100 R, RT 100 XF e RT 100 T. Cada produto é singular e tem o objetivo muito claro que é garantir melhor produtividade, desempenho em vida e estabilidade a aplicação.

RT 100 R - Broca especialista para usinagem de ferro fundido

Novos materiais, extremamente duros e abrasivos, difíceis de usinar, requerem novas ferramentas. A Gühring desenvolveu a RT 100 R, uma broca especialista para usinagem de ferro fundido, principalmente o ferro fundido vermicular.
A linha RT 100 R tem como característica ser uma ferramenta robusta, que tem geometria patenteada de afiação em forma de raio, que garante vida superiores ao item tradicional.
Para maiores detalhes consulte a subpasta de produtos High Performance RT 100.

Clique aqui para download do Catálogo RT 100 R

RT 100 XF - Potente

A broca RT 100 XF foi desenvolvida a partir de uma classe de metal duro especial, que garante equilíbrio entre dureza e resistência. Sua geometria de ponta é única, e isso a torna ultrarrobusta e durável, garantindo alto desempenho, principalmente para a usinagem de aços e suas ligas.
Produto lançado no fim de 2019 é a mais nova inovação da Guhring.
Para maiores detalhes consulte a subpasta de produtos High Performance RT 100.

Clique aqui para download do Catálogo RT 100 XF

RT 100 T - Furação profunda com broca sólida de metal duro com canal helicoidal

Com as brocas helicoidais para furos profundos do tipo RT 100 T standard para profundidades de furação 15xØ, 20xØ, 25xØ, 30xØ e 40xØ, o usuário se beneficia com as altas taxas de avanço e velocidades de corte. Consequentemente, há uma redução significativa dos tempos de fabricação. A Gühring alcança essas vantagens graças aos seguintes recursos:

Geometria de canal otimizado;

Furos de refrigeração (os diâmetros dos furos) com seção transversal máxima;

Arestas de corte resistentes ao desgaste
Graças ao tratamento especial da aresta de corte e ao revestimento A da Gühring (TiAlN), a aresta de corte é protegida eficazmente contra o desgaste;

Adequado para MQL (Mínima Quantidade de Lubrificação)
Para maiores detalhes consulte a subpasta de produtos High Performance RT 100.

Clique aqui para download do Catálogo RT 100 T

Inovações especiais

FERRAMENTA DE FURAÇÃO RT 100 TRIGON® RATIO
Design inovador para uma refrigeração eficiente
Imagem
O alto teor de elementos de liga aumenta a dificuldade da usinagem de aços inoxidáveis de alta qualidade. Além disso, para operações de furação economicamente eficientes são necessárias velocidades de corte e taxas de avanço altas. Como resultado temos elevadas temperaturas de processo durante a furação, principalmente nos aços de alta liga, conforme descrito. Elas exigem demais das ferramentas de furação de metal duro e, no final, acabam acelerando o desgaste.

Ferramentas de furação RT 100 Trigon® – novo design do furo de refrigeração

Desenvolveram-se geometrias inovadoras do furo de refrigeração transversal para essas brocas de metal duro, a fim de se atender tais requisitos. A broca de metal duro da RT 100 Trigon® é uma ferramenta de furação com canal em hélice para a usinagem de aço inoxidável de alta qualidade, com design patenteado do furo de refrigeração visando máxima performance.

Portanto, o novo formato do furo de refrigeração aumenta o volume, a velocidade e a direção do fluxo refrigerante, e as temperaturas extremas de processo são dissipadas com precisão. Em comparação aos furos de refrigeração circulares convencionais, o líquido de refrigeração é direcionado especificamente às áreas da ferramenta que estão sob maior carga, à aresta de corte e aos cantos da aresta de corte.

Vantagens da geometria do furo de refrigeração para a broca de metal duro Trigon®:

- A ampliação da seção transversal do furo de refrigeração resulta no aumento do volume refrigerante e, portanto, na melhoria da refrigeração da ferramenta.

- Apesar da seção transversal maior do furo de refrigeração, a estabilidade da ferramenta não sofre influência negativa; a seção transversal disponível da broca tem sua utilização otimizada.

- A aceleração da velocidade do fluxo em comparação aos furos de refrigeração circulares convencionais ao longo das arestas de corte melhora a dissipação da temperatura.

- Aumento do direcionamento do líquido de refrigeração para a área da ferramenta que está sob maior carga nas arestas de corte da broca e no canto da aresta de corte.

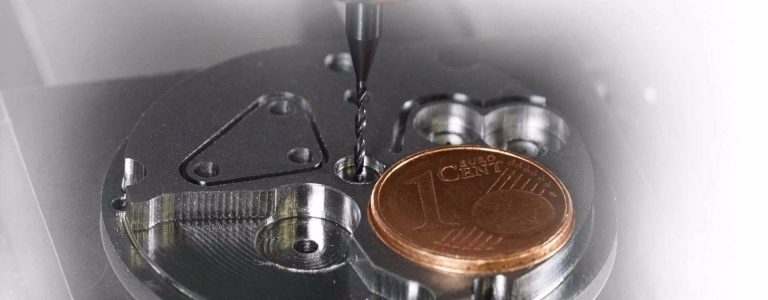

MICROBROCAS

A microusinagem está ganhando cada vez mais importância em setores que vão da engenharia mecânica à engenharia elétrica. Aqui, o foco é a operação de furação. Quanto menor os componentes se tornam, maior a demanda de precisão, níveis de qualidade constantes e eficiência econômica do processo. As microbrocas são as ferramentas que ajudam a atender esses requisitos.
Imagem

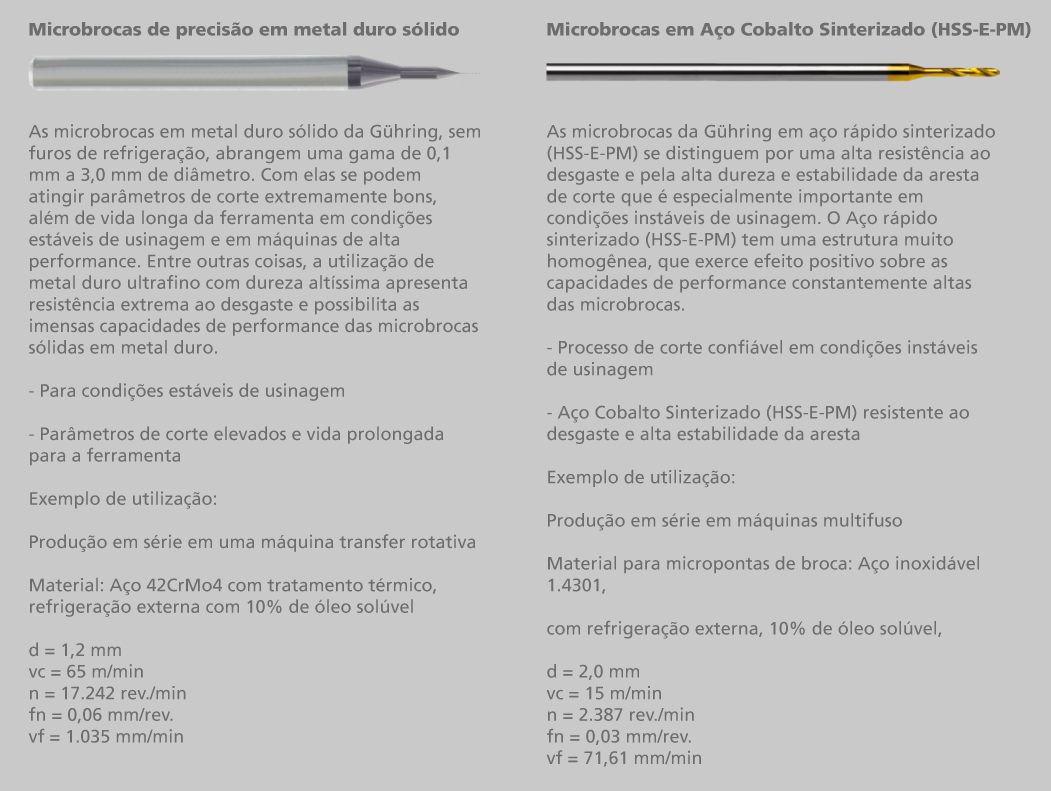

Microbrocas de precisão em metal duro sólido
Imagem
Escopo do programa

O amplo programa de microbrocas / brocas de microprecisão de metal duro sólido e Aço Rápido Sinterizado (HSS-E-PM) da Gühring, abrange toda a linha de 0,05 a 3,0 mm de diâmetro:
Imagem
Broca helicoidal twist em Aço Rápido (HSS)/ Aço Cobalto (HSCO)
Convencional, mas totalmente essencial. Broca em Aço rápido (HSS)

Metal duro ou Aço rápido (HSS)? As capacidades dos materiais da ferramenta estão claramente definidas e o metal duro como material para ferramentas de furação passou longe de se consagrar em todos os campos de aplicação. Particularmente no caso da produção em série pequena e média, em condições instáveis de usinagem e sempre quando há o requisito de dureza, os usuários continuam a contar com ferramentas de furação de aço rápido (HSS/HSCO). Com ampla gama de produtos e extraordinária profundidade de furação, a linha de brocas em Aço Rápido (HSS) / Aço Cobalto (HSCO) da Gühring não encontra nada comparável no mundo todo.

- Brocas com haste cone morse com diâmetro de até 98,42 mm também fazem parte da linha standard de produtos da Guhring e são totalmente essenciais para a produção de grandes motores, especialmente na indústria Naval.

- Aplicam-se, por exemplo, nos setores de fabricação de moldes e matrizes as brocas standard em Aço Rápido (HSS) com comprimento extralongo, comprimento do canal de 850 mm e comprimento total de 1000 mm e diâmetro de 10 mm.

- Para a usinagem de vigas de aço e setor de construção civil, por exemplo, as brocas em Aço Rápido (HSS) com refrigeração interna e haste reta ou com haste cone morse.

- Além disso, a linha de broca em Aço Rápido (HSS)/ Aço Cobalto (HSCO) inclui também brocas helicoidais para todos os padrões, brocas de centro, brocas escareadoras tipo NC, brocas escalonadas/subland e brocas alargadoras.

- Além da linha standard, essa diversidade de produto também se aplica particularmente ao setor de ferramentas especiais. Neste setor, a Gühring pode fabricar ferramentas de furação em Aço Rápido (HSS)/ Aço Cobalto (HSCO) com diâmetro de até 105 mm, por exemplo. Os diversos designs de pontas de brocas em Aço Rápido (HSS)/ Aço Cobalto (HSCO) são praticamente ilimitados.
Imagem
Precisão com geometria de broca sólida
Imagem
A ferramenta de furação HT 800 é adequada à usinagem de aço, aço inoxidável, ferro fundido e alumínio. Com diversas geometrias e revestimentos, sempre se adapta perfeitamente ao respectivo campo de aplicação.

Assim, as ferramentas de furação HT 800 com geometria de canal otimizada podem alcançar furos com a mesma qualidade de uma broca sólida de metal duro. Juntamente com a refrigeração interna, o formato do canal aberto garante a excelente remoção de cavacos, especialmente no caso de furos profundos. Como ampliação do programa, a Gühring também está fornecendo pastilhas intercambiáveis para a usinagem de vigas de aço e aço-carbono.
Imagem
A geometria da ponta das novas pastilhas intercambiáveis para brocas helicoidais garante excelentes recursos de centralização e, portanto, compensa as condições instáveis de usinagem durante a fabricação de vigas de aço. O grande ângulo de ponta na área exterior da pastilha garante a diminuição da criação de rebarba.

As pastilhas intercambiáveis para usinagem de vigas de aço podem ser utilizadas em todos os corpos standard de broca helicoidal HT800 em 1xØ, 1,5xØ, 3xØ, 5xØ, 7xØ e 10xØ. O sistema modular permite a simples troca da pastilha diretamente na máquina.
Imagem

A linha HT 800 consiste de um corpo de broca em aço resistente ao desgaste, uma pastilha intercambiável de corte e um parafuso de travamento para possibilitar a fixação necessária. Graças às tolerâncias fechadas de ajuste do pino da pastilha e do furo guia para localização, a pastilha apresenta pouco jogo e se posiciona firmemente no corpo. O inovador princípio de fixação atinge a máxima credibilidade de processo para furos de até 10xØ. Os parafusos de fixação com travamento asseguram a força de aperto até mesmo com operações sujeitas a vibrações elevadas.

Efetivamente econômica e precisa até Ø 40 mm

Com a HT 800, a Gühring trouxe ao mercado a tecnologia de pastilha intercambiável, o que não somente tornou possível a produção de furos de diâmetro grande com elevada precisão, mas também a oferta de vantagens em termos de custo. Comparadas às ferramentas de furação de metal duro convencionais, as vantagens se encontram na enorme flexibilidade de usinagem, graças à substituição perfeita das diversas pastilhas utilizadas conforme a usinagem do material.

Ele permanece fixado: Troca simples na máquina

As pastilhas intercambiáveis HT 800 podem ser trocadas na máquina. O corpo da broca permanece instalado. Não é preciso trocar a ferramenta e realizar uma nova preparação. O resultado é o aumento da credibilidade do processo e a redução dos tempos de set-up. O tempo de máquina parada é reduzido substancialmente.

Para mais informações:

HT800WP
Para usinagem de aços de baixa liga
Fazer download


HT 800 WP
Broca com ponta intercambiável
Fazer download
