Microbroca Superline
Fabricamos pequenas ferramentas com alta tecnologia. As indústrias que utilizam a microusinagem na produção de componentes minúsculos e sofisticados, necessitam de microbrocas que permitem a usinagem de furos com alto desempenho e excelente evacuação de cavacos. A linha de microbrocas SuperLine disponibiliza essas ferramentas de haste reforçada, sem refrigeração interna, nos diâmetros de 0,1 a 3,0mm e são produzidas em metal duro e revestimento SuperA. Estas características fazem com que a linha Sline seja a sua primeira opção para furação.
Microbrocas sólidas de metal duro Exclusive Line
também com refrigeração interna
As microbrocas sólidas de metal duro Exclusive Line, com ou sem refrigeração interna (IC), possibilitam a usinagem de alta performance para a maioria dos materiais. Em condições estáveis e alta performance de máquina, elas podem apresentar a máxima capacidade de performance. A geometria de duas facetas por aresta de corte com honeamento da aresta de corte retificada permite altos valores de dados de corte e excelente quebra e controle de cavaco.
- Em condições estáveis e alta performance de máquina, ou seja, em produção em série de lotes grandes
- Usinagem de alta performance, especialmente em aços inoxidáveis e ligas especiais
Exemplo de utilização 1:
Produção em série
Material:
Aço ligado para cementação 16MnCr5, Refrigeração Interna com 8% de óleo solúvel,
- d = 2,5 mm
- vc = 120 m/min
- n = 15.279 rev./min
- fn = 0,14 mm/rev.
- vf = 2.139,06 mm/min
Exemplo de utilização 2:
Produção em série
Material:
Aço Inoxidável X6CrNiTi18 10, Refrigeração Interna com 12% de óleo solúvel:
- d = 2,1 mm
- vc = 60 m/min
- n = 9.095 rev./min
- fn = 0,03 mm/rev.
- vf = 273 mm/min
Tipos de brocas de microprecisão / microbrocas

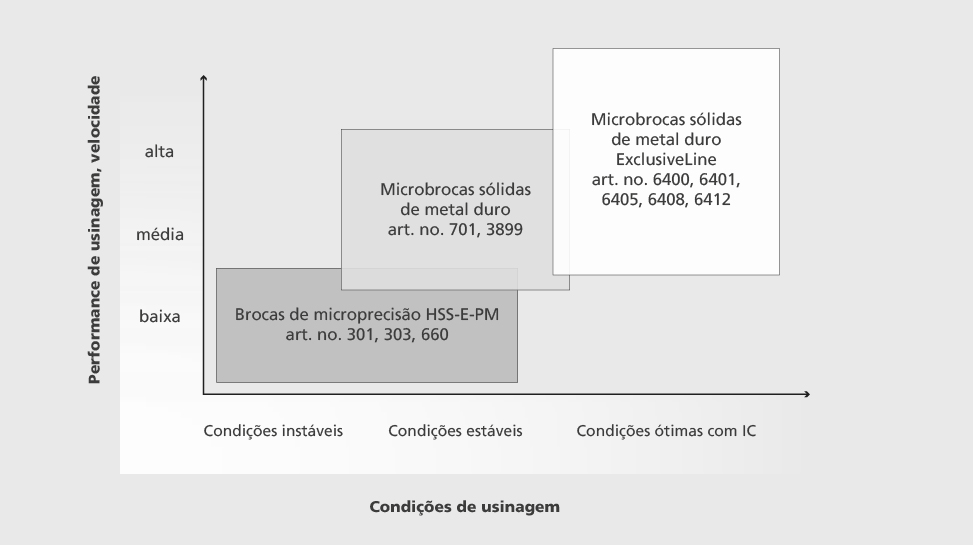

Vantagens e áreas de utilização
A Gühring oferece excelente solução para produção em série de lotes grandes, com condições de máquinas em máxima performance e refrigeração interna, bem como operações de usinagem com lotes menores ou com performance limitada da máquina e condições difíceis de usinagem.

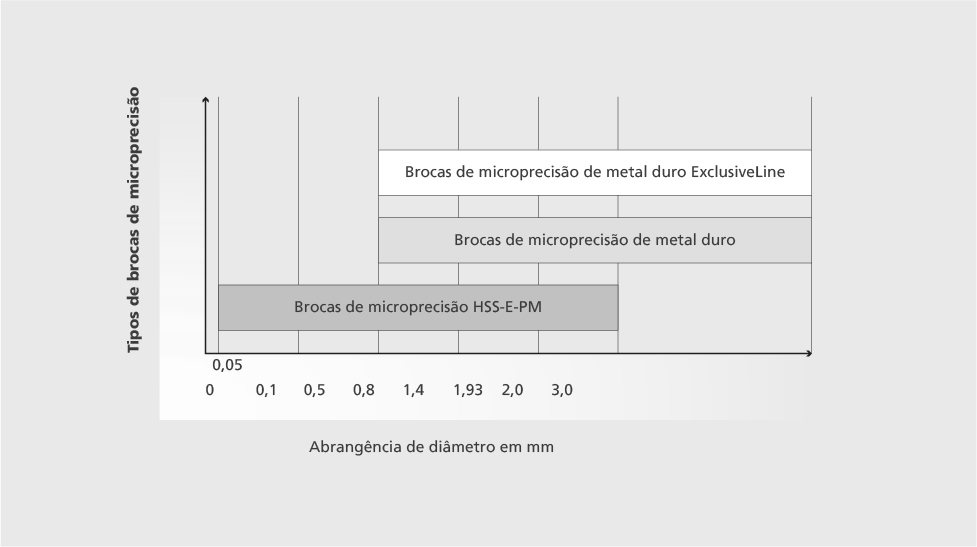

Escopo do programa
O amplo programa de microbrocas / brocas de microprecisão de metal duro sólido e Aço Rápido Sinterizado (HSS-E-PM) da Gühring, abrange toda a linha de 0,05 a 3,0 mm de diâmetro:
GT 2000
Já a GT 2000 é uma broca de furação profunda produzida em aço Aço Rápido (HSS) e Aço Rápido Cobalto Sinterizado (HSS-E-PM) para diversas aplicações em usinagem de aços. Com capacidade de furar até 20xØ de profundidade sem fazer ciclos pica pau na operação, a ferramenta mesmo sem possuir refrigeração interna, garante estabilidade ao processo devido a sua geometria parabólica de canal para eficiente evacuação de cavacos. Sua cobertura tip coating de TiAIN tem máxima capacidade de resistência ao desgaste.
GT 100
Produzida com o aço de alta qualidade HSS, a GT 100 é uma broca para furação profunda, onde exige-se altas taxas de avanço. Com design moderno, oferece uma eficiente evacuação de cavacos. A GT 100 é uma broca de alto desempenho, adequada para atuar com uma ampla gama de materiais universais. Sua boa resistência ao desgaste permite que seja usada em aplicações de uso geral para materiais ferrosos e não ferrosos. Tem revestimento TiN e capacidade de furação sem ciclos pica pau que nas primeiras profundidades de 10xØ a 15xØ, e após esta profundidade indica-se um ciclo pica pau entre 3xØ a 5xØ de profundidade, note que alinha tradicional de brocas de HSS conforme norma DIN, é indicado o ciclo pica pau a cada 1xØ ou 2xØ, ou seja, a linha GT 100 garante excelente performance duração o processo de furação profunda.
