Alargadores e barras para acabamento em PCD ou PCBN para a indústria automotiva

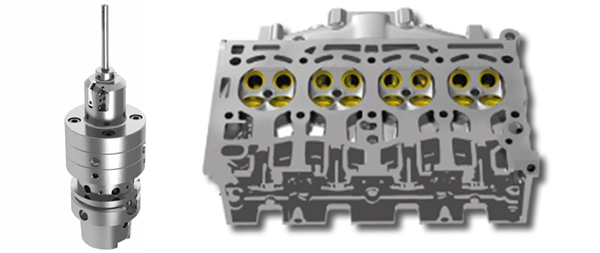

USINAGEM DO CABEÇOTE DE MOTOR – GUIA E SEDE DE VÁLVULAS
Imagem
A usinagem do guia e do assento da válvula é uma das operações de usinagem mais onerosas no cabeçote de motor.

As válvulas controlam o ciclo de carga através da abertura e fechamento dos dutos de admissão de ar e saída dos gases de escape.

Para garantir a máxima vedação da válvula junto ao seu assento no cabeçote, tolerâncias apertadas de forma e posição devem ser atendidas. Material abrasivo também constitui um alto fator de desgaste.

Portanto, os custos com ferramentas são geralmente muito elevados, tanto em operação quanto em parada de máquina.
FERRAMENTAS DE ACABAMENTO EM PCBN COM SISTEMA DE AJUSTE SMART GP 300
O sistema GP 300 com fixação separada de pastilha intercambiável apresenta ajustagem fina integrada para microprecisão e rápida configuração das arestas de corte retificadas da pastilha de Nitreto cúbico de boro policristalino (PCBN).

Devido a fixação individual da pastilha intercambiável e do suporte de fixação, não há a necessidade de repetir a configuração do suporte de fixação durante a troca da pastilha.

A usinagem com o alargador de seis cortes no guia de válvula significa que parâmetros de usinagem mais elevados podem ser atendidos, ao mesmo tempo em que se mantêm tolerâncias apertadas.

Com a pastilha triangular T, apenas uma única aresta de corte é usada para a usinagem do anel de válvula, sendo que as demais arestas de corte permanecem protegidas dentro da ferramenta.
Imagem
Imagem
O sistema de ajuste do GP 300 é muito simples e similar ao sistema GP100 demonstrado no vídeo abaixo, veja como é simples o ajuste:
Alargadores de PCD Multi Cortes com ajuste de Diâmetro para Acabamento
As alargadores de PCD ou PCBN da Guhring, podem ser fabricados em diversos formatos, sendo que a versão monobloco sem ajuste é a mais utilizada. Estão disponíveis dois sistemas de ajustes para alargadores monobloco: o 1º é o de expansão de um corte, ou seja, esta versão somente 1 corte é ajustável, e o outro é o MV1000. O sistema de ajuste MV1000 é sistema que permite o ajuste para todos os cortes simultaneamente, conforme demonstrado no vídeo abaixo:
